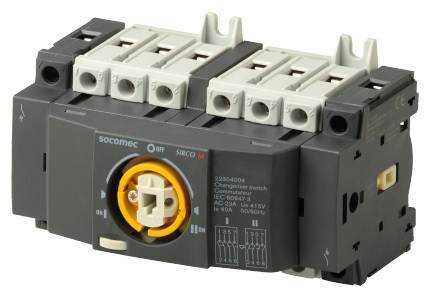

Lastumschalter Sirco M2 4x63A

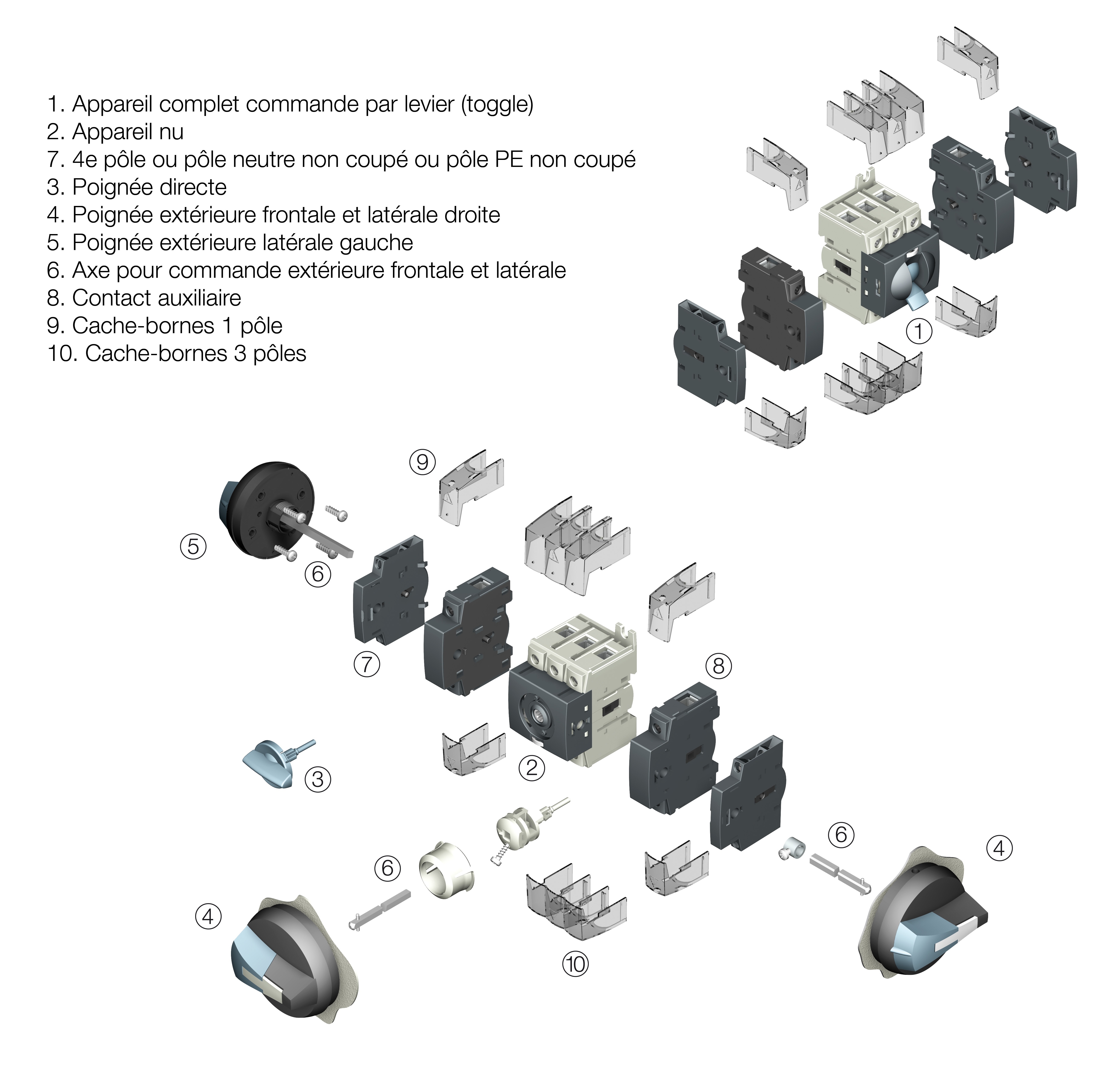

SIRCO M sind handbetätigte, 4-polige Schalter in modularer Bauweise mit Schaltstellungsanzeige.Sie gewährleisten die Umschaltung unter Last zwischen zwei Quellen durch Doppelunterbrechung in allen Niederspannungsstromkreisen sowie deren Sicherheitsabschaltung. Zu den sonstigen Anwendungen gehören die Quellenumkehr (z. B. die Richtungsänderung eines Motors) oder die Erdung. Montage auf DIN-Schiene oder Grundplatte. Technische Daten gemäß IEC 60947-3 Thermischer Strom Ith (40 °C) 63 A Baugröße M2:105x76x78mm Bemessungsisolationsspannung Ui (V) 800 Bemessungsstoßspannungsfestigkeit Uimp (kV) 8 Bemessungsbetriebsströme In (A) Nennspannung Gebrauchskategorie A/B(1) 415 VAC AC-20 A / AC-20 B 63/63 415 VAC AC-21 A / AC-21 B 63/63 415 VAC AC-22 A / AC-22 B 63/63 415 VAC AC-23 A / AC-23 B 63/63 Abgegebene Motorleistung bei AC-23 (kW) Bei 630 VAC ohne voreilend öffnendem Hilfskontakt in AC-23 (kW)(2) 28,4 Prospektiver Kurzschlussstrom (kA eff) (3) 50 Damit verbundene Sicherungsgröße (A)(3) 63 Bedingter Bemessungskurzschlussstrom mit Leistungsschaltern aller Hersteller bei Gewährleistung einer Unterbrechung von unter 0,3s(4) Bemessungskurzzeitstromfestigkeit 0,3s Icw (kA eff) 2,74 Kurzschlussfestigkeit (ohne Sicherung) Bemessungskurzzeitstromfestigkeit 1 s Icw (kA eff) 1,5 Bemessungskurzschlusseinschaltvermögen lcm (kA Scheitelwert) 2,1 Anschluss Min. Querschnitt Kupferleiter (mm2) 2,5 Max. Querschnitt Kupferleiter (mm2) 35 Min./max. Anziehdrehmoment (Nm) 3,5 / 3,85 Mechanische Kenndaten Lebensdauer (Anzahl der Schaltspiele) 10000 (1) Kategorie mit Kennzeichnung A = häufige Betätigung - B = gelegentliche Betätigung (2) Der Leistungswert dient nur der Orientierung; der tatsächliche Wert ist von Hersteller zu Hersteller unterschiedlich. (3) Bei einer Bemessungsbetriebsspannung von Ue = 630 VAC. (4) Wert für die Koordinierung mit Leistungsschaltern aller Hersteller bei Gewährleistung einer Unterbrechung von unter 0,3s. Für die Koordinierung spezifischer Leistungsschalter sind höhere Kurzschlussstromwerte verfügbar. Bitte fragen Sie uns.
